DNW 系列气动交流排焊机

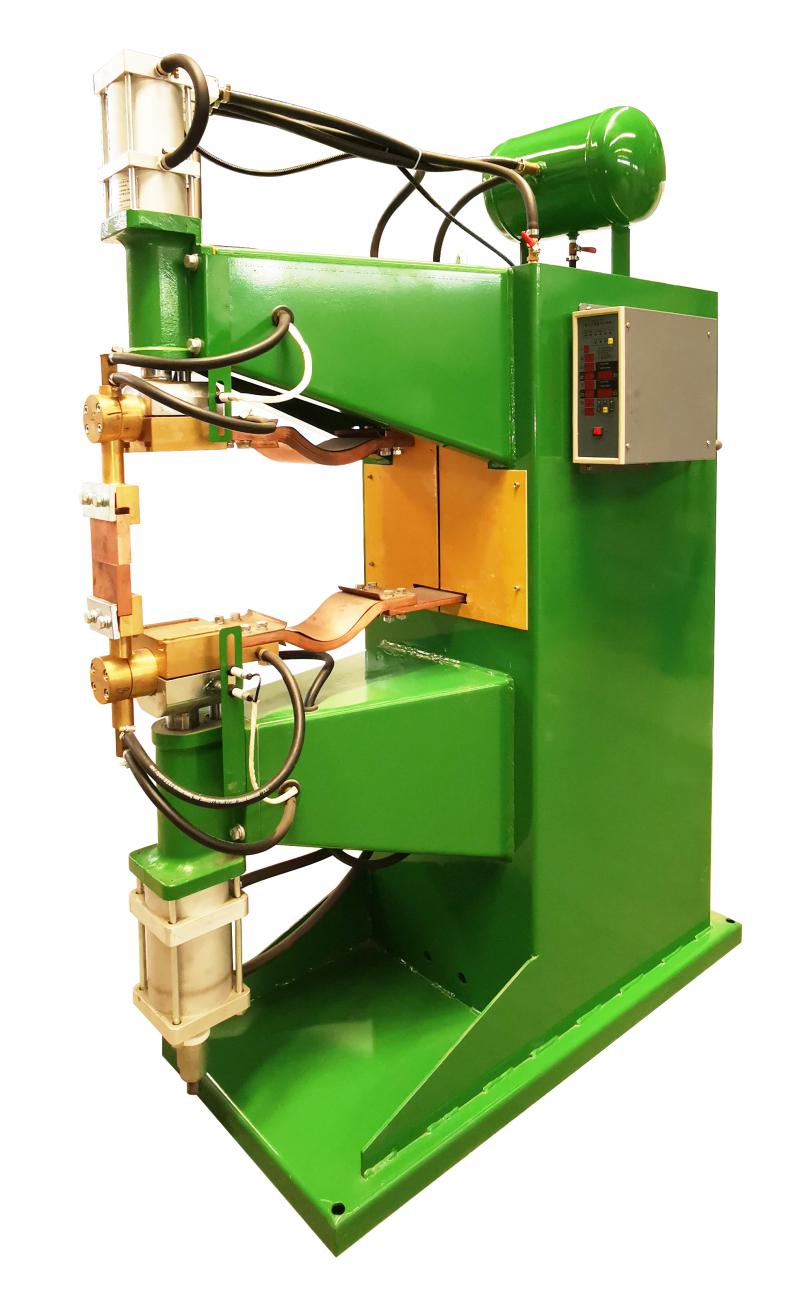

1.DNW-100-650

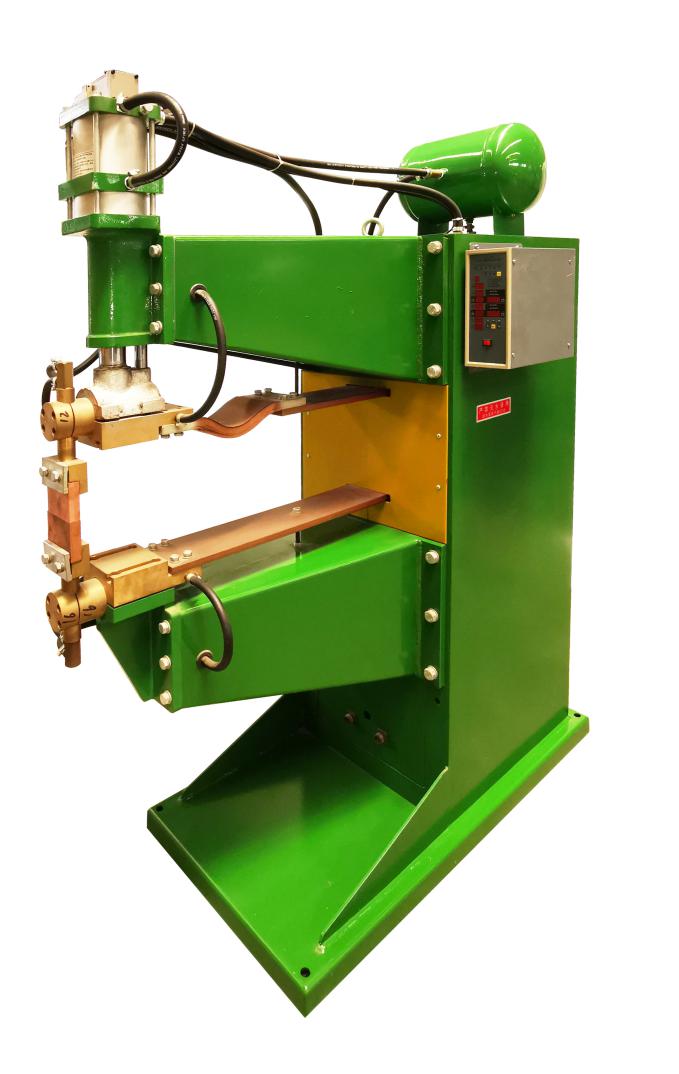

2.DNW-150-800







产品简介

排焊机系列：DNW1/DNW2 -P-A/B-L
DNW1/DNW2：气动交流排焊机（1：上带气缸 2：上下带气缸）
P:额定容量
A/B：A，表示内外有电极；B,表示只外有电极
L：臂深尺寸，即臂长尺寸
例如：（1）额定容量为80KVA，上带气缸，内外电极，臂深尺寸为650mm的排焊机表示为DNW1-80-A-650  (2)额定容量为100KVA，上下带气缸，外电极，臂深尺寸为800mm的排焊机表示为DNW2-100-B-800
主要特点：
>>一次可均匀的完成多个焊点的电焊凸焊、焊接效率更高。
>>可配置双脚踏开关，用于切换不同的焊接规范，即两个脚踏开关可控制不同的输出电流及时间参数。适用于金属网片、网罩等产品的焊接。
>>DNW2上下电极采用带辅助行程的加压方式，焊接产品通用性更强。

技术参数：

项目	额定 容量	输入 电压	额定 频率	最大短 路电流		负载 持续率	最大 加压 力	上电极行程		下电极行程		臂间 尺寸	臂深 尺寸	冷却 水量	重量		电极尺寸
				650时	800时			工作 行程	辅助 行程	工作 行程	辅助 行程				650时	800时	刀排 宽度	电极臂	凸焊台
型号/单位	KVA	V	Hz	KA	KA	%	N	mm	mm	mm	mm	mm	mm	L/min	Kg	Kg	mm	mm	mm
DNW1-63-A-650/800	63	380	50	22	19	20	4800	30	70			250	650/800	4	330	350	90	¢69ⅹ180	120ⅹ120
DNW1-80-A-650/800	80	380	50	24	21	20	4800	30	70			250	650/800	4	350	370	90	¢69ⅹ180	120ⅹ120
DNW1-100-A-650/800	100	380	50	27	24	20	4800	30	70			250	650/800	4	370	390	90	¢69ⅹ180	120ⅹ120
DNW1-150-A-650/800	150	380	50	30	27	20	4800	30	70			250	650/800	4	570	650	90	¢69ⅹ180	120ⅹ120
DNW1-80-B-650/800	80	380	50	21	19	20	4800	45				260	650/800	4	320	340	90	¢69ⅹ180
DNW1-100-B-650/800	100	380	50	24	21	20	4800	45				260	650/800	4	340	360	90	¢69ⅹ180
DNW1-150-B-650/800	150	380	50	27	24	20	4800	45				230	650/800	4	540	560	90	¢69ⅹ180
DNW2-63-A-650/800	63	380	50	22	19	20	4800	30	70		70	260	650/800	4	370	400	90	¢69ⅹ180	120ⅹ120
DNW2-80-A-650/800	80	380	50	24	21	20	4800	30	70		70	260	650/800	4	380	410	90	¢69ⅹ180	120ⅹ120
DNW2-100-A-650/800	100	380	50	27	24	20	4800	30	70		70	260	650/800	4	390	420	90	¢69ⅹ180	120ⅹ120
DNW2-150-A-650/800	150	380	50	30	27	20	4800	30	70		70	260	650/800	4	610	640	90	¢69ⅹ180	120ⅹ120
DNW2-63-B-650/800	63	380	50	19	17	20	4800	45				250	650/800	4	340	370	90	¢69ⅹ180
DNW2-80-B-650/800	80	380	50	21	19	20	4800	45				250	650/800	4	350	380	90	¢69ⅹ180
DNW2-100-B-650/800	100	380	50	24	21	20	4800	45				250	650/800	4	360	390	90	¢69ⅹ180
DNW2-150-B-650/800	150	380	50	27	24	20	4800	45				250	650/800	4	580	610	90	¢69ⅹ180


注：以上数据仅供参考
外形尺码：

型号/项目	A		B		C	D		E		F		G		H		I		J		K		L		M
	D1时	D2时	D1时	D2时		D1时	D2时	D1时	D2时	D1时	D2时	D1时	D2时	D1时	D2时	D1时	D2时	D1时	D2时	D1时	D2时	D1时	D2时	D1时	D2时
DNW1-80-A-650/800	1340	1490	580	660	1860	650	800	285	285	785	785	1020	1170	1080	1230	350	430	410	490	360	430	250	250	180	180
DNW1-100-A-650/800	1340	1490	580	660	1860	650	800	285	285	785	785	1020	1170	1080	1230	350	430	410	490	360	430	250	250	180	180
DNW1-150-A-650/800	1340	1490	580	660	1860	650	800	285	285	785	785	1020	1170	1080	1230	350	430	410	490	360	430	250	250	180	180
DNW1-63-B-650/800	1340	1490	580	660	1760	650	800	255	255	815	815	1020	1170	1080	1230	350	430	410	490	360	430	240	240	190	190
DNW1-80-B-650/800	1340	1490	580	660	1760	650	800	255	255	815	815	1020	1170	1080	1230	350	430	410	490	360	430	240	240	190	190
DNW1-100-B-650/800	1340	1490	580	660	1760	650	800	255	255	815	815	1020	1170	1080	1230	350	430	410	490	360	430	240	240	190	190
DNW1-150-B-650/800	1340	1490	580	660	1760	650	800	255	255	815	815	1020	1170	1080	1230	350	430	410	490	360	430	240	240	190	190
DNW2-63-A-650/800	1340	1490	580	660	1860	650	800	295-240	310-265	770-815	755-800	1020	1170	1080	1230	350	430	410	490	360	430	275-230	290-245	220	220
DNW2-80-A-650/800	1340	1490	580	660	1860	650	800	295-240	310-265	770-815	755-800	1020	1170	1080	1230	350	430	410	490	360	430	275-230	290-245	220	220
DNW2-100-A-650/800	1340	1490	580	660	1860	650	800	295-240	310-265	770-815	755-800	1020	1170	1080	1230	350	430	410	490	360	430	275-230	290-245	220	220
DNW2-150-A-650/800	1340	1490	580	660	1860	650	800	295-240	310-265	770-815	755-800	1020	1170	1080	1230	350	430	410	490	360	430	275-230	290-245	220	220
DNW2-63-B-650/800	1340	1490	580	660	1760	650	800	290-245	305-260	780-825	760-805	1020	1170	1080	1230	350	430	410	490	360	430	275-230	290-245	215	220
DNW2-80-B-650/800	1340	1490	580	660	1760	650	800	290-245	305-260	780-825	760-805	1020	1170	1080	1230	350	430	410	490	360	430	275-230	290-245	215	220
DNW2-100-B-650/800	1340	1490	580	660	1760	650	800	290-245	305-260	780-825	760-805	1020	1170	1080	1230	350	430	410	490	360	430	275-230	290-245	215	220
DNW2-150-B-650/800	1340	1490	580	660	1760	650	800	290-245	305-260	780-825	760-805	1020	1170	1080	1230	350	430	410	490	360	430	275-230	290-245	215	220

（单位mm）注：以上数据仅供参考
